磨床的類型許多,關鍵有平面磨床、內孔磨床、內孔磨床、全能內孔磨床(也可磨內螺紋)、傳動齒輪磨床、外螺紋磨床,滑軌磨床、無意磨床(磨外圓)和專用工具磨床(磨數控刀片)等。這兒詳細介紹平面磨床以及運動。

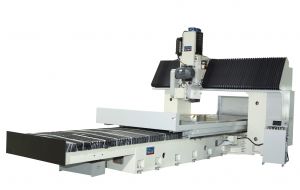

1.平面磨床的構造(以M7120A為例子,在其中:M——磨床類數控車床;71——臥軸矩臺式一體機平面磨床;20——工作中櫥柜臺面總寬為200mm;A——第一次重特大改善。)
(1)砂輪架——安裝砂輪并推動砂輪作高速運轉,砂輪架可沿滑座的喇叭形滑軌作手動式或液控閥的橫著空隙運動。
(2)滑座——安裝砂輪架并推動砂輪架沿立桿滑軌作左右運動。
(3)立桿——支撐滑座及砂輪架。
(4)操作臺——安裝產品工件并由液壓傳動系統推動作往復式平行線運動。
(5)床體——支撐操作臺、安裝其他構件。
(6)冷凍液系統軟件——向切削區給予冷凍液(皂腳油)。
(7)液壓傳動系統系統軟件——其構成有:
1)驅動力元器件——為汽油泵,提供液壓傳動系統系統軟件工作壓力油;
2)實行元器件——為液壓缸,推動操作臺等構件運動;
3)液壓控制系統——為各種各樣閥,操縱工作壓力、速率、方位等;
4)輔助元器件——如汽車油箱、氣壓表等。
液壓傳動系統與齒輪傳動對比具備傳動系統穩定,能過壓保護,能夠在很大范疇完成無極變速等優勢。
2.平面圖切削運動
(1)主運動——砂輪的高速運轉運動。
(2)進給運動
1)豎向進給——操作臺推動產品工件的往復式平行線運動;
2)豎直進給——砂輪向產品工件深層方位的挪動;
3)橫著進給——砂輪沿其中心線的空隙運動。
